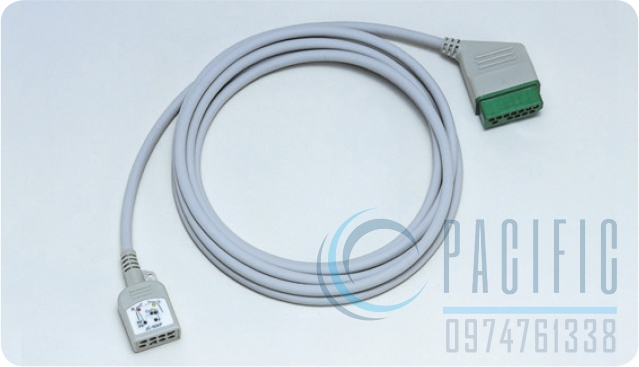

Dây nối đo điện tim (loại 3/6 điện cực - K922)

Dây nối đo điện tim (cho 2 lựa chọn 3/6 điện cực)

Phù hợp : Máy theo dõi bệnh nhân dòng BSM-2300, PVM-2700 trở đi. Máy phá rung tim dòng TEC-5600 trở đi
Model/ Mã: JC-906P / K922
Xuất xứ : chính hãng Nihon Kohden

Mô tả sản phẩm

• Chức năng: Dây nối (Trunk Cable) dùng để kết nối với các dây dẫn điện cực bệnh nhân (Leadwires) như BR-903P, BR-906P…
• Số lượng chì: Hỗ trợ 3 Lead hoặc 6 Lead.
• Đầu nối:
• Đầu kết nối với máy: 12-pin Nihon Kohden (hình chữ nhật).
• Đầu kết nối phía bệnh nhân: 8-pin (kết nối với Leadwires).
• Độ dài: Khoảng 2.4 – 3.1 mét (thường 2.5m hoặc 8-10 ft).
• Ứng dụng: Theo dõi ECG trên monitor Nihon Kohden (BSM-2300, BSM-3000, BSM-4100, BSM-5100, Life Scope series…).
• Đặc điểm: Tương thích chính hãng, tái sử dụng, truyền tín hiệu chính xác.

2. Hướng dẫn lắp đặt và sử dụng

1.     Kiểm tra trước khi dùng:

o   Kiểm tra dây không bị gãy, nứt, đầu nối không lỏng hoặc oxy hóa.

o   Đảm bảo đầu nối sạch sẽ, khô ráo.

2.     Kết nối với Monitor:

o   Cắm đầu 12-pin chắc chắn vào cổng ECG trên Máy theo dõi Nihon Kohden.

3.     Kết nối với Dây dẫn bệnh nhân (Leadwires):

o   Cắm đầu 8-pin của JC-906P vào dây dẫn BR-903P / BR-906P (hoặc tương đương).

o   Gắn điện cực lên bệnh nhân theo tiêu chuẩn AHA hoặc IEC:

§  3 Lead: RA (Đỏ), LA (Vàng), LL (Xanh/Đen).

§  6 Lead: Thêm RL (Đen), V1, V2… (tùy cấu hình).

4.     Kiểm tra trên màn hình:

-   Waveform ECG phải rõ nét, không nhiễu.

                   - Nếu báo “Lead Off” hoặc “Electrode Off” → kiểm tra kết nối và điện cực.
