Dây điện tim loại 3 điện cực (K911)

Dây điện tim loại 3 điện cực (K911) cho máy theo dõi bệnh nhân Nihon Kohden

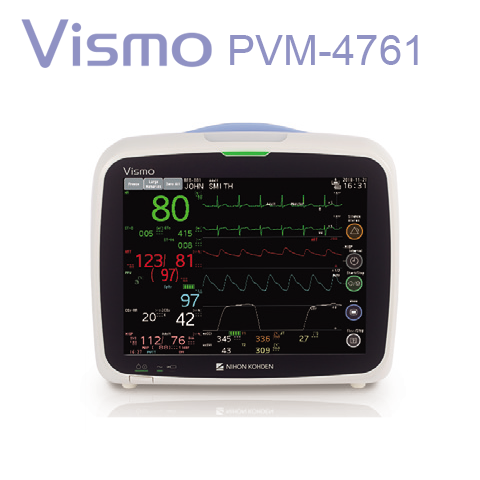

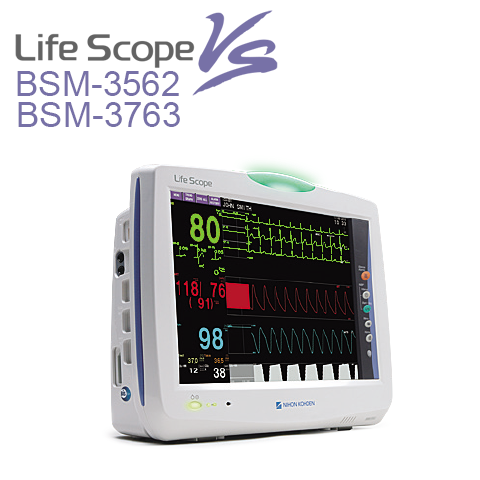

Phù hợp : Dòng BSM-3562/3763, PVM-2700 trở đi, Máy phá rung tim dòng TEC-5600 trở đi, của hãng Nihon Kohden, Nhật Bản

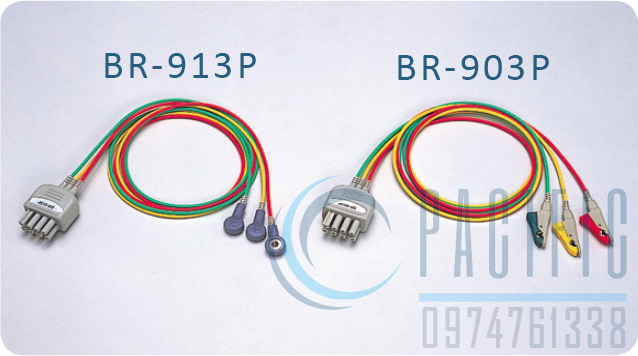

Model/ Mã: BR-903P / K911

Mô tả:
- Dây điện tim loại 3 điện cực (R - tay phải, L-tay trái, F - chân trái) cho ra 3 đạo trình cơ bản: I, II, III ( đặc biệt đạo trình D2 (II) quan trọng nhất trong theo dõi tín hiệu điện tim)
- Đầu kết bệnh nhân: dạng kẹp (cá sấu) - kẹp sau khi dán điện cực hoặc dạng nút bấm - bấm vào điện cực trước khi dán
- Đầu kết nối máy: loại 8 chân, qua cáp trung gian (JC-906P)

Hướng dẫn lắp đặt/sử dụng:

1. Kiểm tra trước khi dùng:
• Kiểm tra dây không bị gãy, nứt, kẹp bị lỏng hoặc oxy hóa.
• Đảm bảo đầu nối sạch sẽ, không ẩm.
2. Kết nối với Monitor:
• Cắm đầu 8-pin vào cổng ECG trên monitor Nihon Kohden (hoặc cáp trung gian nếu có).
• Máy theo dõi bệnh nhân sẽ tự nhận hoặc cần chọn cấu hình 3-lead.
3. Gắn điện cực lên bệnh nhân (theo tiêu chuẩn AHA hoặc IEC):
• RA (Red): Dưới xương đòn phải.
• LA (Yellow): Dưới xương đòn trái.
• LL (Green/Black): Ngang rốn bên trái (hoặc theo hướng dẫn monitor).
• Dùng điện cực dán chất lượng tốt, da bệnh nhân phải sạch, khô, không kem dưỡng.
• Kẹp đầu Pinch chắc chắn vào núm điện cực.
4. Kiểm tra trên màn hình:
• Quan sát waveform ECG rõ nét, không nhiễu.

• Lựa chọn các bộ lọc: DIAG/MONITOR/MAXIMUM để có dạng sóng mong muốn trong cài đặt ECG/OTHERS
• Nếu báo lỗi “Electrode Off” hoặc “Lead Off” → kiểm tra lại kết nối.
